СКОРОСТЕМЕР ЭЛЕКТРОВОЗНЫЙ РУДНИЧНЫЙ СЭР-1 (базовая комплектация)


СЭР-1.1 (базовая комплектация)

Система регистрации параметров шахтного электровоза, Uвх=24В, диапазон определяемого напряжения в контактной сети 0-500В, максимальная измеряемая скорость 50км/ч, интерфейс RS-485. Исполнение IP54, PН1. Масса СЭР-1.1 - 4,5 кг.

СЭР-1.2

Система регистрации параметров шахтного электровоза, Uвх=24В, диапазон определяемого напряжения в контактной сети 0-500В, максимальная измеряемая скорость 50км/ч. Данная модификация оснащена ВИДЕОРЕГИСТРАТОРОМ на три камеры с вариофокальным объективом f=2,8-12 мм и ИК подстветкой до 30 метров (передняя и задняя камеры, а также внутри кабины электровоза). Интерфейс RS-485. Исполнение IP54, PН1. Масса СЭР-1.2 - 5,2 кг.

СЭР-1.1 и СЭР-1.2 предназначены для измерения и записи в энергонезависимую память скорости движения, моточасов, пройденного расстояния и напряжения в контактной сети, контроля пробуксовки и фиксации превышения скорости рудничных контактных электровозов, использующихся в рудниках и шахтах, где правилами безопасности допускается применение контактной электровозной откатки. Климатические условия применения УХЛ. Влажность не менее 98±2 % при температуре +35оС. Запыленность не менее 300 мГ/м3.

Пример условного обозначения при заказе: СЭР-1.1 УХЛ ТУ 3148-004-77024583-2011

Основные технические характеристики скоростемера
ПараметрЗначениеПримечание
Напряжение питания, В24Ток постоянный
Ток потребляемый, А0,95Ток постоянный
Максимальная измеряемая скорость, км/ч50
Макс. измер. кол-во моточасов, ч.999.999
Макс. измер. кол-во километров, км.999.999
Диапазон измеряемого напряжения, В.0...500
Максимальное измеряемое проскальзывание, %100
Уставка по допустимой скорости, км/ч25регул.
Уставка по допустимому проскальзыванию, %10регул.
Сопротивление изоляции, МОм10
Температура хранения, оC при влажности 90 %-50/+70
Рабочая температура, оC при влажности 95 %-40/+70
Вид защиты от внешних воздействийIP54
ИсполнениеPH1
Габариты, мм (Д х Ш х В)300 х 200 х 120
Масса, кг4,0

СЭР-1.1 и СЭР-1.2 обеспечивают:

  • измерение скорости движения электровоза;
  • расчет моточасов и пройденного расстояния;
  • измерение проскальзывания электровоза;
  • сигнализацию о большой величине проскальзывания;
  • сигнализацию о превышении скорости выше допустимой;
  • регистрацию в энергонезависимой памяти кол-ва пройденных км, количества моточасов, напряжения в контактной сети;
  • регистрацию момента возникновения и времени движения с превышением скорости.
Требования к скоростемерам могут изменяться по требованию заказчика, если это не противоречит требованиям Правил безопасности.

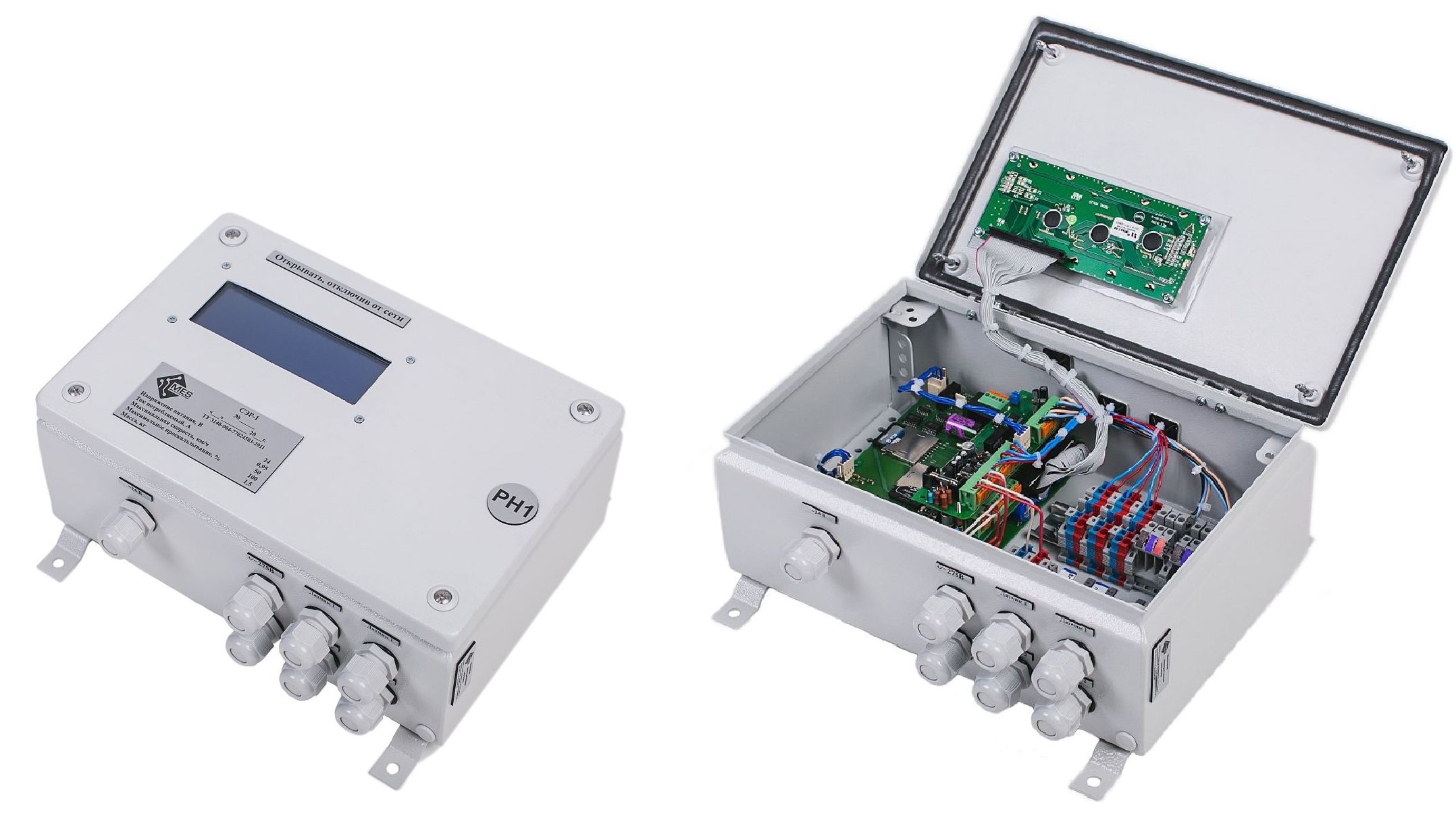

Внешний вид СЭР-1.1 (версия 2014 года)

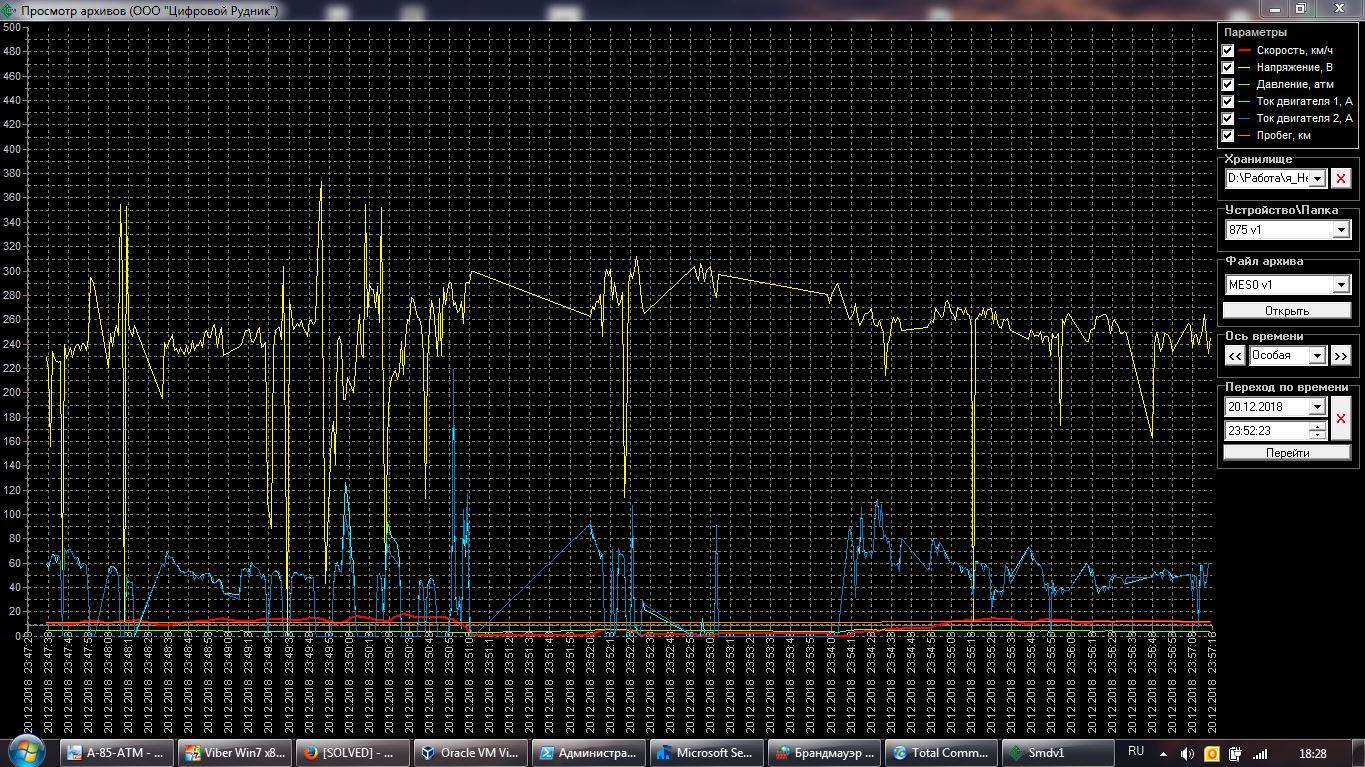

В новой версии скоростемера добавлена возможность записи в энергонезависимую память скорости, пробега, количества моточасов и напряжения в контактной сети С ПРИВЯЗКОЙ К ТЕКУЩЕЙ ДАТЕ И ВРЕМЕНИ и так же как и в "черном ящике" просматривать эти данные на компьютере под управлением операционной системы семейства Windows(R) в виде таблицы с абсолютными величинами и графиков.




Внешний вид СЭР-1 предыдущей версии. ДАННАЯ ВЕРСИЯ СНЯТА С ПРОИЗВОДСТВА!





Скачать информационную листовку

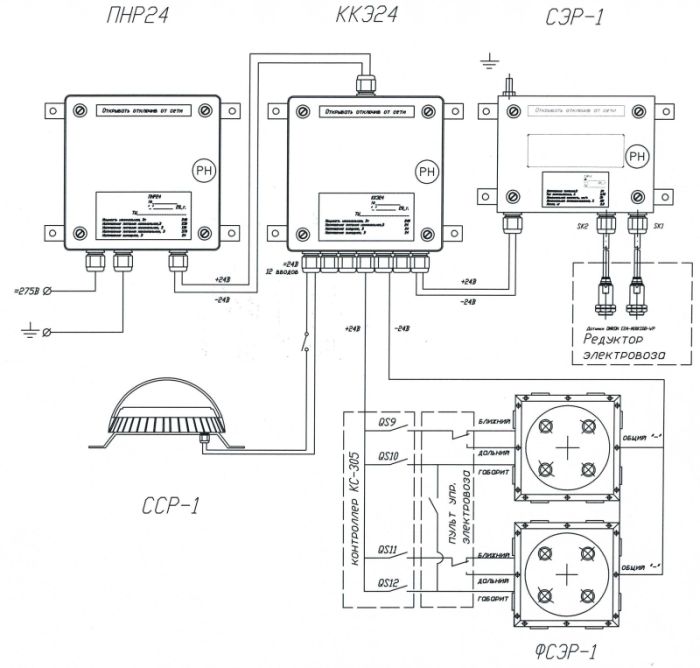

Комплект вспомогательного электрооборудования типа КВЭ для рудничных контактных электровозов
