Система ДУЭ работает совместно с СУЭК-250 и предназначена для обеспечения дистанционного управления перемещением шахтного электровоза по беспроводному каналу по командам ВПЕРЁД, НАЗАД, СТОП. Дальность дистанционного управления до 500 метров в выработках сечением 12м2 и более.

ДУЭ МОЖНО ИСПОЛЬЗОВАТЬ ДЛЯ УПРАВЛЕНИЯ ЛЮБОЙ ТЕХНИКОЙ, ИСПОЛЬЗУЕМОЙ НА ГОРНОДОБЫВАЮЩИХ ПРЕДПРИЯТИЯХ!

ПРИ НЕОБХОДИМОСТИ, ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ МОЖНО ОСНАСТИТЬ КАК ДОПОЛНИТЕЛЬНЫМИ КНОПКАМИ ДЛЯ ИСПОЛНЕНИЯ КОНЕЧНЫХ КОМАНД, ТАК И ДЖОЙСТИКАМИ ДЛЯ УПРАВЛЕНИЯ ИСПОЛНИТЕЛЬНЫМИ ОРГАНАМИ, НАПРИМЕР, САМОХОДНОЙ И БУРОВОЙ ТЕХНИКИ.

СКАЧАТЬ ПРЕЗЕНТАЦИЮ в PDF

ДУЭ используется машинистом электровоза при погрузке руды, находясь ВНЕ ЭЛЕКТРОВОЗА. Благодаря ему машинист имеет возможность управлять как передвижением состава, так и погрузочным устройством. Также ДУЭ можно использовать при разгрузке состава в камере опрокидывателя, тем самым повышая безопасность процесса разгрузки.

Изделие предназначено для эксплуатации в шахтах и горных выработках, безопасных по загазованности.

Приемник ДУЭ, устанавливаемый в кабине электровоза, имеет ложемент с контактами для установки пульта управления и зарядки его аккумуляторной батареи, а также гнездо для зарядки резервного аккумулятора пульта управления. На корпусе находятся разъемы для подключения антенного кабеля, кабеля питания, стыка интерфейса RS-485.

Применение ДУЭ совместно с СУЭК-250 и интеграция в АСУТП предприятия, позволит в дальнейшем внедрить БЕЗЛЮДНУЮ ОТКАТКУ и управлять движением электровозов в шахте без участия машинистов.

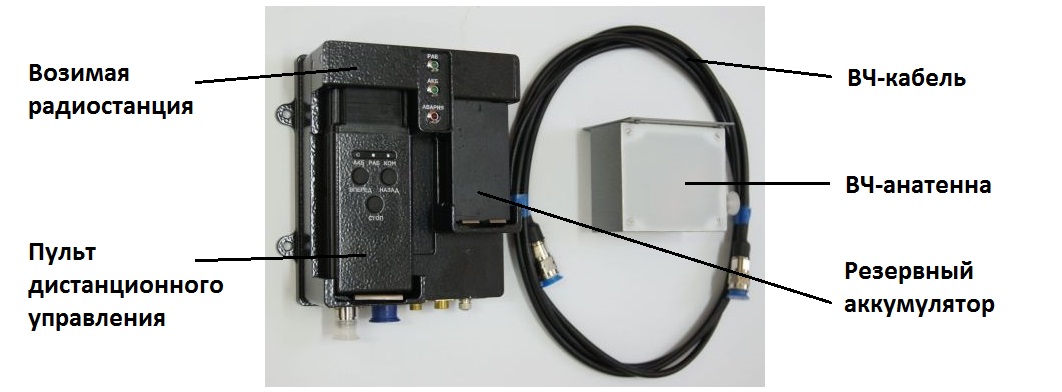

Внешний вид комплекта ДУЭ

Основные технические характеристики ДУЭ

Параметр	Значение	Примечание
Напряжение питания, В	24 (+/-2)	Ток постоянный
Потребляемый ток, А	1
Центральная частота, МГц	2450 (+/- 50)
Вид модуляции	DSSS
Излучаемая мощность, дБм	17 (+/- 3)
Температура эксплуатации, градусов Цельсия	-25...+60
Влажность, %	100
Масса, кг., не более	2,4
Габаритные размеры, ДхШхВ, мм	207х186х78

Изделие обеспечивает среднюю наработку на отказ не менее 10000 часов. Полный срок службы радиостанции составляет 10 лет с момента приёмки изделия ОТК предприятия - изготовителя, назначенный ресурс – 40000 часов.

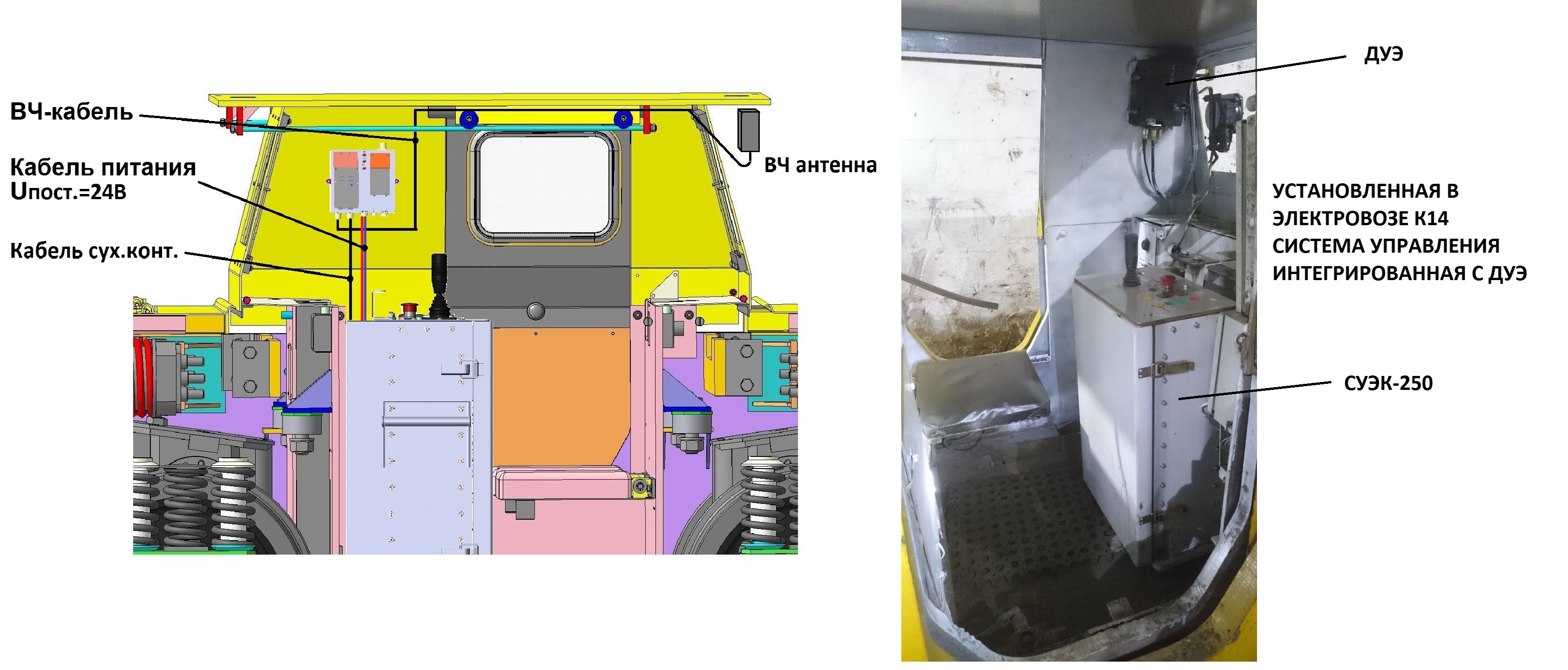

рис.1 Установка ДУЭ в кабине электровоза

Электровоз К14 с системой управления СУЭК-250 интегрированной с дистанционным радиоуправлением ДУЭ

Разгрузка состава с рудой с помощью дистанционного управления электровозом (ДУЭ)
