ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ РУДНИЧНЫЙ ПНР24М


с функцией ИСТОЧНИКА БЕСПЕРЕБОЙНОГО ПИТАНИЯ (ИБП)

(входит в комплект вспомогательного электрооборудования типа КВЭ для шахтного электровоза)

Преобразователь напряжения рудничный модернизированный ПНР24М предназначен для питания постоянным стабилизированным напряжением 24В фар и других вспомогательных потребителей рудничных контактных электровозов, использующихся в рудниках и шахтах, где правилами безопасности допускается применение контактной электровозной откатки. Кроме того, ПНР24М имеет возможность питать напряжением 24В бортовые приборы и светодиодные фары типа ФСЭР-1 при отрыве пантографа до 100 сек.

В качестве источника бесперебойного питания устанавливается уникальный блок, собранный на СУПЕРКОНДЕНСАТОРАХ, не имеющий аналогов в российской практике.

Внешний вид ИБП

Климатические условия применения ПНР24М - УХЛ. Влажность не более 98+/-2 % при температуре +35С. Запыленность не более 300 мГ/м3.

Пример заполнения для заказа: ПНР24М УХЛ ТУ 3148-004-77024583-2011.

ВНИМАНИЕ!!!
ДОБАВЛЕН БЛОК ЗАЩИТЫ ОТ ИМПУЛЬСНЫХ (ДО 1,2кВ) И ДЛИТЕЛЬНЫХ ПЕРЕНАПРЯЖЕНИЙ!

Основные технические характеристики преобразователя
ПараметрЗначениеПримечание
Напряжение питающей сети, В275ток постоянный
Минимальное значение напряжения, В120ток постоянный
Максимальное значение напряжения, В370ток постоянный
Мощность нагрузки номинальная, Вт240ток постоянный
Напряжение нагрузки номинальное, В24ток постоянный
Ток нагрузкиноминальный, А10ток постоянный
Время независимого питания 24В после отрыва пантографа, сек.до 100при включенной фаре ФСЭР-1 в режиме дальнего света
Коэффициент полезного действия, %84
Допустимая перегрузка, %150ток постоянный
Амплитуда пульсаций80
Температура срабатывания тепловой защиты, град.С100 +/-5
Уставка срабатывания защиты от токов КЗ и перегруза, %150IH
Время отключения тока перегрузки, мс20
Время уставки напряжения800
Допустимые вибрации, частота, Гц10...500
Допустимые вибрации, ускорение, м/с22G
Степень защиты от внешних воздействийIP54
ИсполнениеРН1
Сопротивление изоляции, МОм10
Температура хранения, оС-30/+70
Рабочая температура, оС-20/+85
Габариты, мм, (ДхШхВ), 2 ЯЩИКА с размерами:230х230х130
Масса, кг7,8

ПНР24М обеспечивает:

  • Преобразование напряжения контактной сети 275В в постоянное напряжение 24В;
  • Независимое питание бортовой сети напряжением 24В до 1,5 минут после отрыва пантографа от контактного провода при подключенной фаре типа ФСЭР-1 и скоростемере СЭР-1 (или РЭР);
  • Защиту от токов короткого замыкания;
  • Защиту от импульсных перенапряжений до 1,2кВ;
  • Защиту от длительных перенапряжений;
  • Защиту от перегрузки до 1,5IH;
  • Защиту от перенапряжения на выходе.
  • Защиту от перегрева;
Требования к ПНР24М могут изменяться по требованию заказчика, если это не противоречит требованиям Правил безопасности.

Производитель оставляет за собой право вносить изменения в конструкцию, изменять внешний вид и внутреннее устройство производимого оборудования, не ухудшающих его эксплуатационные характеристики.

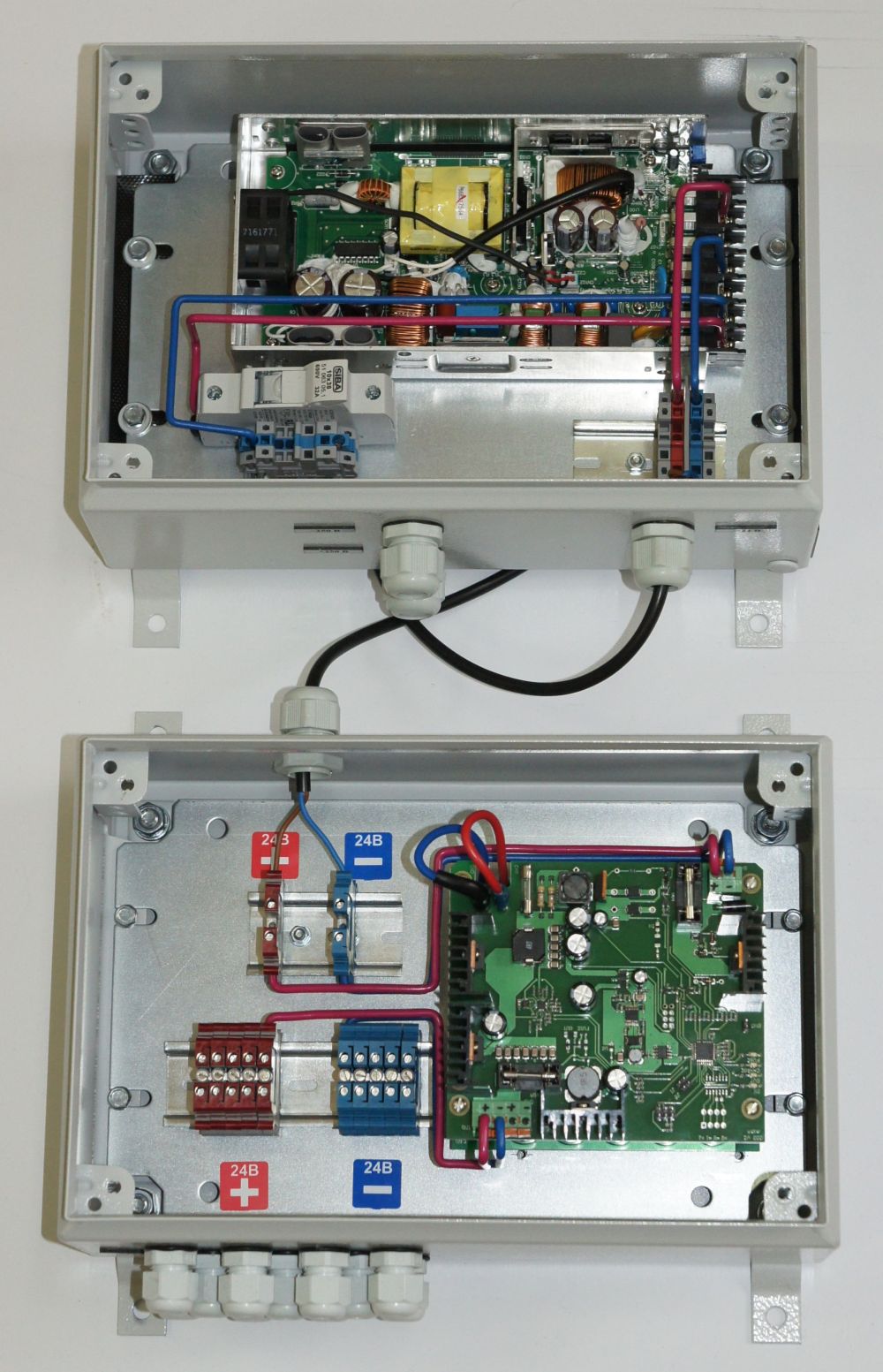

Внешний вид ПНР24М, модификация 2016 года

Схема подключения ПНР24М аналогична схеме подключения ПНР24
