ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ РУДНИЧНЫЙ ПНР24


Преобразователь напряжения рудничный ПНР24 предназначен для питания постоянным стабилизированным напряжением 24В фар и других вспомогательных потребителей рудничных контактных электровозов, использующихся в рудниках и шахтах, где правилами безопасности допускается применение контактной электровозной откатки.

Климатические условия применения УХЛ. Влажность не менее 98+/-2 % при температуре +35С. Запыленность не менее 300 мГ/м3.

Пример заполнения для заказа: ПНР24 УХЛ ТУ 3148-004-77024583-2011.

ВНИМАНИЕ!!!
УВЕЛИЧЕНА МОЩНОСТЬ ПРЕОБРАЗОВАТЕЛЯ ДО 300 Ватт

Основные технические характеристики преобразователя
ПараметрЗначениеПримечание
Напряжение питающей сети, В275ток постоянный
Минимальное значение напряжения, В120ток постоянный
Максимальное значение напряжения, В370ток постоянный
Мощность нагрузки номинальная, Вт300ток постоянный
Напряжение нагрузки номинальное, В24ток постоянный
Ток нагрузкиноминальный, А12,5ток постоянный
Коэффициент полезного действия, %84
Допустимая перегрузка, %150ток постоянный
Амплитуда пульсаций80
Температура срабатывания тепловой защиты, град.С100 +/-5
Уставка срабатывания защиты от токов КЗ и перегруза, %150IH
Время отключения тока перегрузки, мс20
Время уставки напряжения800
Допустимые вибрации, частота, Гц10...500
Допустимые вибрации, ускорение, м/с22G
Степень защиты от внешних воздействийIP54
ИсполнениеРН1
Сопротивление изоляции, МОм100
Температура хранения, оС-30/+70
Рабочая температура, оС-20/+85
Габариты, мм, (ДхШхВ)200х300х120
Масса, кг4,8

ПНР24 обеспечивает:

  • Преобразование напряжения контактной сети 275В в постоянное напряжение 24В;
  • Защиту от токов короткого замыкания;
  • Защиту от импульсных перенапряжений до 1,2кВ;
  • Защиту от длительных перенапряжений;
  • Защиту от перегрузки до 1,5IH;
  • Защиту от перенапряжения на выходе.
  • Защиту от перегрева;
Требования к ПНР24 могут изменяться по требованию заказчика, если это не противоречит требованиям Правил безопасности.

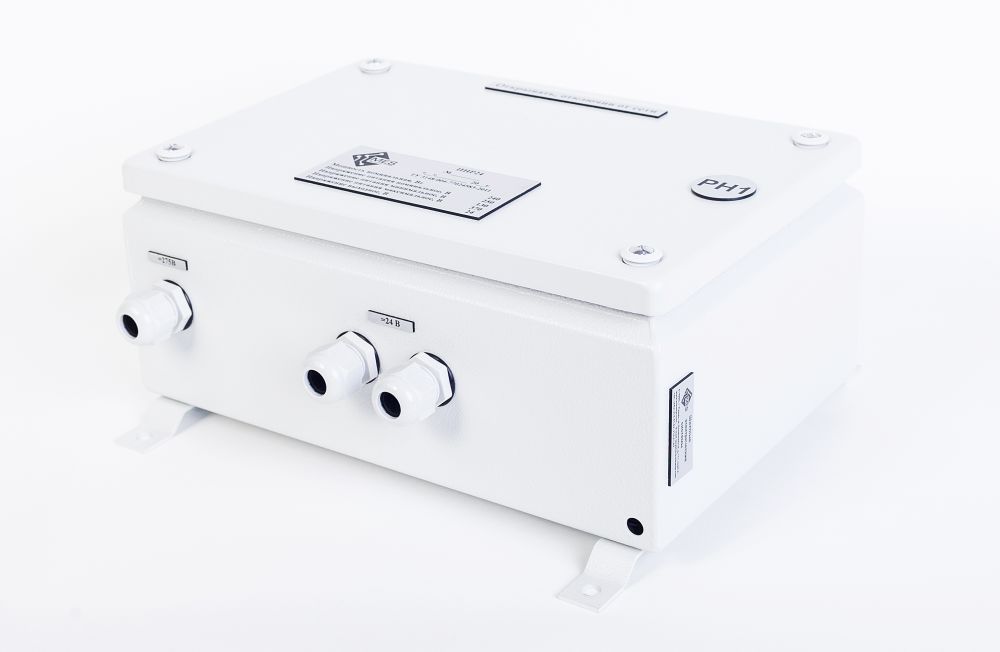

Внешний вид ПНР24

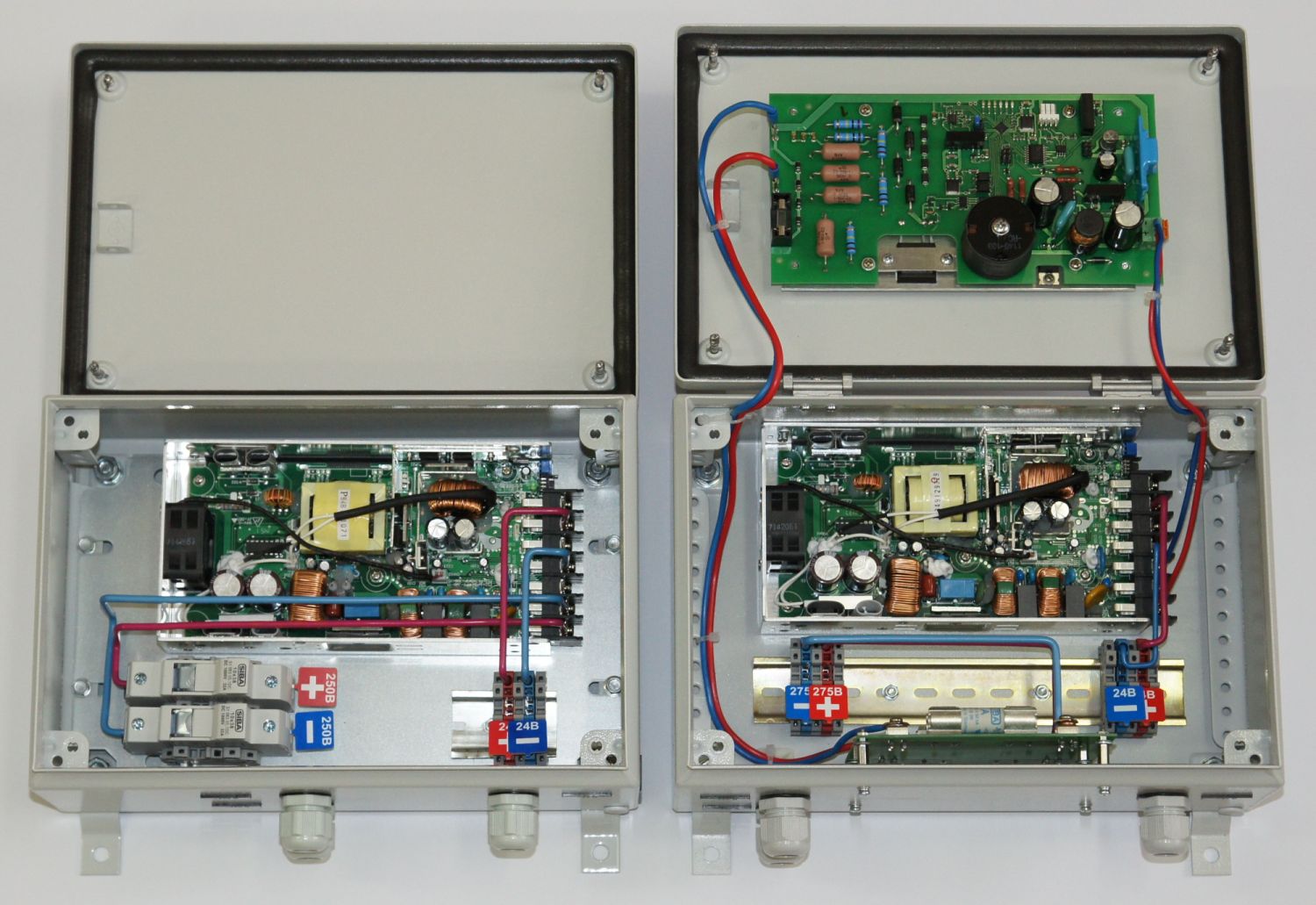

Модификации ПНР24

ПНР24 базовый........................................................................ПНР24 с защитой от "противохода"



Скачать информационную листовку
Комплект вспомогательного электрооборудования типа КВЭ для рудничных контактных электровозов (модернизированный)

Схема подключения ПНР24
